日韩成人网站,性爱一级无码视频,91人妻无码,天天躁日日摸久久久精品

hdpe土工膜-防滲膜-復(fù)合土工膜-長(zhǎng)絲土工布價(jià)格-廠家直銷「恒陽(yáng)新材料」 XML地圖
服務(wù)熱線
18253408866
0534-2131368
當(dāng)前位置：首頁(yè)>>土工膜新聞>>土工膜相關(guān)資訊

土工膜焊縫檢測(cè)

文章出處：admin 人氣：1855發(fā)表時(shí)間：2020-05-12 08:36:56
導(dǎo)讀：焊接時(shí)，焊接應(yīng)與焊縫相對(duì)，不得有焊接偏差，不得滑焊、跳焊。擠壓焊槍的實(shí)際操作者必須是熟練的技術(shù)人員。hdpe土工膜焊接縫有兩種測(cè)試方法。熱熔雙焊縫的無損檢測(cè)通常采用氣體

　　對(duì)于大型hdpe土工膜，關(guān)鍵是采用雙縫熱熔雙保護(hù)焊機(jī)進(jìn)行焊接。然而，對(duì)于非直接位置，必須應(yīng)用擠壓焊機(jī)。擠壓焊機(jī)的工藝性質(zhì)和加工工藝規(guī)定，兩幅膜搭接的位置應(yīng)采用熱風(fēng)槍。粘接點(diǎn)間隔不適合60~80mm以上。要操縱溫度，不能燒壞土工膜，不能撕開。為了改善其接觸總面積,但其深度不能超過薄膜厚度的10%,應(yīng)輕輕操作,盡量避免損壞薄膜表面。


　　焊接時(shí)，焊接應(yīng)與焊縫相對(duì)，不得有焊接偏差，不得滑焊、跳焊。焊縫中心的厚度是墊層厚度的2.5倍，超過3毫米。接頭不能連續(xù)焊接后，焊接接頭的一部分必須至少打毛50毫米，然后焊接。應(yīng)用焊絲，進(jìn)入機(jī)器前必須保持清潔、干燥、不使用油漬、骯臟的橡膠手套、臟布、純棉紗線擦焊絲。當(dāng)擠壓焊接工作中斷時(shí)，需要逐步減少焊絲擠壓量。

土工膜焊縫檢測(cè)

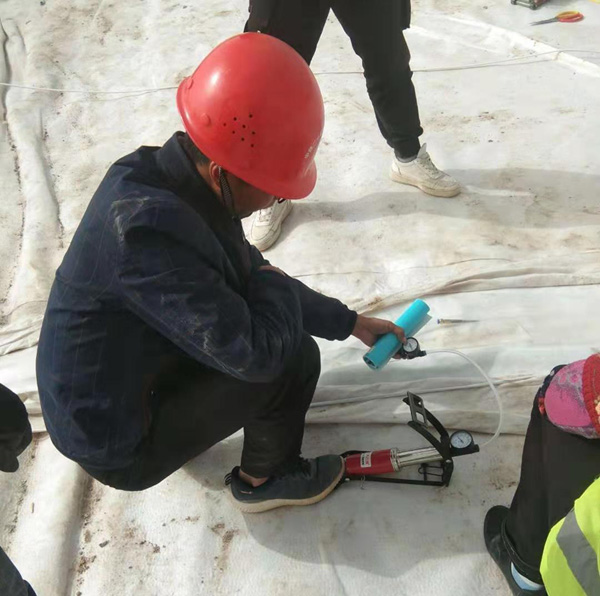

　　擠壓焊槍的實(shí)際操作者必須是熟練的技術(shù)人員。如果是由初級(jí)和中級(jí)工作人員經(jīng)營(yíng)，需要由經(jīng)驗(yàn)豐富的技術(shù)人員指導(dǎo)、監(jiān)督和簽字。hdpe土工膜焊接縫有兩種測(cè)試方法。熱熔雙焊縫的無損檢測(cè)通常采用氣體打壓法，而真空泵法和火花放電法則常用于擠壓焊接單焊縫泄漏的檢測(cè)。熱熔雙焊縫滲漏測(cè)量：采用打氣方法，對(duì)焊縫兩側(cè)的臨時(shí)封口進(jìn)行試驗(yàn)，將特制空心針插入空氣壓縮機(jī)。


　　真空法是一種傳統(tǒng)的方法，即在焊縫上刷肥皂，蓋五面密封真空泵箱，使用機(jī)械泵真空包裝，在空氣壓力下看是否有氣泡產(chǎn)生，是否可以檢查出孔或不嚴(yán)重的地方。電火花放電測(cè)量系統(tǒng)采用HDPE土工膜作為電導(dǎo)體和絕緣體,當(dāng)儀器設(shè)備掃描儀有孔或有孔隙度和道路連接時(shí),會(huì)產(chǎn)生明亮的火花放電。無論是哪種方法，按照一件(1m*2m)2m的標(biāo)準(zhǔn)，由區(qū)主、工程監(jiān)理部門采集具體或隨機(jī)樣品，并送交質(zhì)量監(jiān)督部門授權(quán)的塑料制品檢驗(yàn)鑒定單位進(jìn)行檢驗(yàn)。焊縫的切割和拉伸強(qiáng)度不得低于規(guī)定的規(guī)格。

此文關(guān)鍵字：土工膜,hdpe土工膜
免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：土工膜焊縫檢測(cè)????????地址：http://www.maitugongmo.com/tgmzx/419.html
